Soler&Palau CAD-COMPACT 900 ADVANCED — компактна централізована припливно-витяжна установка з рекуперацією тепла у версії з розширеною системою керування Plug&Play ADVANCED. Призначена для вентиляції офісів, готелів, шкіл, магазинів, ресторанів і громадських будівель. Протиточний алюмінієвий теплообмінник із ККД до 88 % (сертифікат Eurovent) змонтовано у двостінному корпусі з оцинкованої сталі з вогнестійкою термоакустичною ізоляцією A1/M0 товщиною 25 мм.

Номінальна витрата — 790 м³/год при вільному тиску 150 Па, що достатньо для офісу, переговорних і навчальних приміщень. Патрубки — круглі Ø315 мм з ущільненнями; установка горизонтального виконання з невеликою висотою корпусу, тож її зручно монтувати за підвісною стелею на кронштейнах.

ADVANCED — найповніша версія керування серії CAD-COMPACT (поряд з ECOWATT без автоматики та BASIC). Контролер в електрошафі вже під’єднаний до вентиляторів, байпасу, реле тиску фільтрів і датчиків температури, а в комплекті — сенсорна панель керування з кабелем 10 м. Крім функцій BASIC, ADVANCED підтримує режими постійного тиску (COP) і постійної витрати (CAV), тижневий розклад роботи, відображення температур на панелі, керування зовнішніми водяними теплообмінниками (нагрів, охолодження або обидва) та електричним калорифером MBE-R, а також вхід від пожежної сигналізації.

Мінімальна температура зовнішнього повітря без попереднього підігріву — −10 °C; за нижчих температур потрібен калорифер попереднього нагріву, яким ADVANCED теж може керувати. Інтеграція в систему диспетчеризації будівлі — Modbus RTU (RS-485).

Можливості керування ADVANCED

• Три попередньо налаштовані швидкості з ручним вибором.
• VAV — автоматична витрата за сигналом 0–10 В (наприклад, від датчика CO2, аксесуар).
• COP — постійний тиск у мережі повітроводів для багатозонних систем із заслінками (потрібен перетворювач TDP-S).
• CAV — постійна витрата з компенсацією засмічення фільтрів, окремі значення для припливу й витяжки (2 × TDP-S).
• Розклад роботи (програмований таймер), BOOST і STOP/START від зовнішніх безпотенційних контактів.
• Вільне охолодження та розморожування теплообмінника через автоматичний байпас.
• Пропорційне керування (0–10 В) електричним калорифером MBE-R і триходовими клапанами водяних теплообмінників.
• Контроль фільтрів, вентиляторів і датчиків температури, індикація аварій, вихід ALARM і вихід стану вентиляторів.
• Вхід пожежної сигналізації з наперед заданим режимом вентиляторів; Modbus RTU (RS-485).

Технічні характеристики

* У вологих умовах при номінальній витраті: зовні −5 °C / 80 %, у приміщенні 20 °C / 50 %. ** Сума для обох вентиляторів.

Теплові характеристики

При витраті 700 м³/год і температурі в приміщенні 20 °C / 50 %.

Акустичні характеристики

Рівень звукового тиску LpA у вільному полі на відстані 3 м.

Габаритні розміри

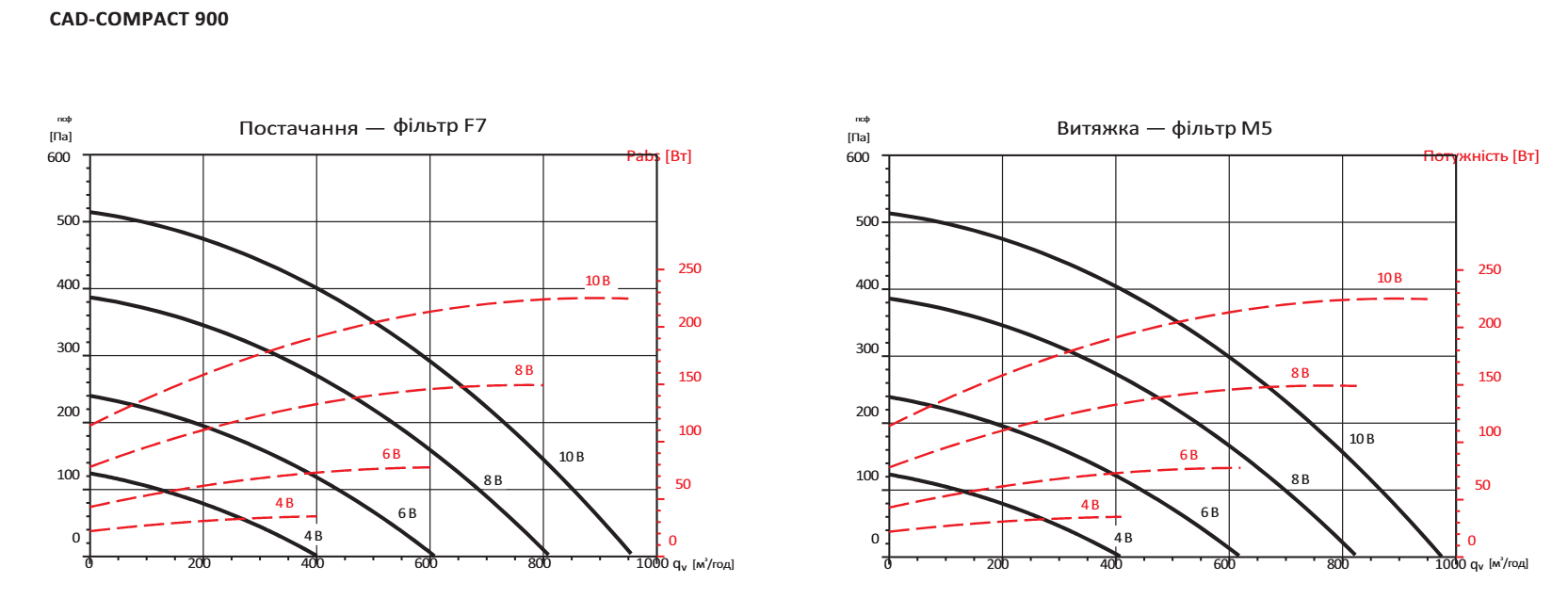

Криві характеристик

Аксесуари

• Датчики для автоматики: SCO2-A 0/10 В (CO2 у приміщенні), SCO2-G 0/10 В (CO2 у повітроводі), TDP-S (режими COP / CAV).
• Водяні теплообмінники під керування ADVANCED: гарячої води BA-AC-N 315, холодної води BA-AF 315, з датчиком TG-K NTC і триходовим клапаном 24 В.
• Електричний калорифер догріву або попереднього нагріву MBE-315/30T-R з датчиком TG-K NTC і реле тиску DPS 2.30.
• Змінні фільтри AFR-CAD COMPACT 900: G4 / M5 / F7 / F9.
• Глушник SIL-315, гнучка вставка ACOPEL F400-315/160N, захисний кожух APC-315.

Документація

• Каталог CAD-COMPACT (PDF)
